DX-h

Автоматические выключатели DX-h

Автоматические выключатели DX-h обеспечивают защиту цепей переменного тока от 1 до 63 А напряжением 230/400 В~. Соответствуют IEC/EN 60 898. Отключающая способность IEC/EN 60 898 10000 - 400 В~, 25 кА – 12.5 кА - IEC 60947-2 - 400 B~.

Автоматические выключатели DX-h могут обеспечивать защиту цепей постоянного тока при условии, что напряжение на их зажимах не превышает: 60 В= на аппарат для DX P+N и DNX P+N; 80 В= на один полюс для DX и DX-H.

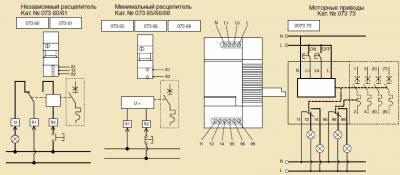

К аппаратам DX-h поставляются дополнительные устройства: дополнительные контакты, аварийная сигнализация, минимальные расцепители, независимые расцепители. Все дополнительные устройства устанавливаются на левой стороне аппарата DX-h.

Модельный ряд

Технические характеристики

• Максимальное напряжение AC: 240 В - 415 В~ ± 10 %
• Максимальное напряжение DC: 80 В~ на полюс
• Номинальное напряжение изоляции: 500 В~
• Кратковременное напряжение изоляции: 2 500 В~

Рассеиваемая мощность в Вт на полюс при токе In

Износостойкость
Кол-во циклов:
20 000 механических
10 000 под нагрузкой при токе In x cos: 0.9

Температурный коэффициент

Подключение DX - DX-h < 125 A и DX-L до 63 A
