Щиты этажные ЩЭ (IEK)

Производитель: IEK

Описание

Используются для сборки этажных распределительных щитов, предназначенных для приема и распределения электроэнергии в жилых и общественных зданиях, а также для защиты отходящих линий при перегрузках и коротких замыканиях. Сварной металлический корпус, состоит из 3-х отсеков: вводно-учетного, распределительного, отсека слаботочного оборудования. В вводно-учетном и распределительном отсеках размещены перфорированные планки для крепления счетчиков (по количеству квартир). Предусмотрена возможность установки в этом же отсеке аппарата отключения магистральной линии. В распределительном отсеке установлены DIN-рейки для аппаратов групповых линий и элементы для установки шин N и РЕ. Отсек укомплектован оперативной панелью. Отсек слаботочного оборудования снабжен перфорированными профилями для прокладки теле- и радиосетей, телефонных линий, сетей охранной сигнализации, домофонов и т.д.



Преимущества

  • Повышенная антикоррозийная стойкость.
  • Высококачественное наружное покрытие.
  • Высокая технологичность и простота сборки.
  • Удобство монтажа.
  • Высокий уровень электробезопасности.
  • Сертификат качества.
  • Срок эксплуатации - не менее 25 лет.

Технические характеристики:

  • Вид установки: встраиваемый.
  • Толщина металла: 1,0 мм.
  • Номинальный ток для одной квартиры: 50 А.
  • Тип покрытия: порошковая шагрень.
  • Цвет: RAL 7035.
  • Степень защиты: IP 30.
  • Угол открытия двери: 105°.
  • Тип применяемых аппаратов: модульные.



Особенности конструкции

До 9 модулей на квартиру.

Съемная монтажная рама позволяет без дополнительных переходников установить любые типы однофазных или трехфазных счетчиков.

Возможность навесного исполнения при использовании дополнительного кожуха.

Возможность пломбировки учетного отсека.

Возможность установки щита после прокладки магистральной линии.

Каждый из отсеков закрывается отдельной дверцей. Секреты ключей для разных отсеков не совпадают.

Дверца вводно-учетного отсека имеет застекленные окна для снятия показаний счетчика.







Расшифровка обозначений

ЩЭ-2-1 36 УХЛ3 IP30

  • ЩЭ – щит этажный
  • 2,3,4 – кол-во счетчиков
  • 1 – номер разработки
  • 3 – тип покрытия
    • 3 – ЭПК/шагрень
    • 5 – ЭПК/глянец
    • 7 – ППК/шагрень
    • 9 – ППК/глянец
  • 6 – цвет краски
    • 6 – RAL 7035
  • УХЛ3– климатическое исполнение по ГОСТ15150-69
  • IP30 – степень защиты по ГОСТ 14254-96

Комплектация

Знаки электробезопасности



Ассортимент


Типоразмер

Габаритные размеры, мм (В×Ш×Г)

Масса, кг

Цвет

Артикул

ЩЭ-2-1 36 УХЛ3

Корпус 1000×960×140, ниша 890×870×145

21,0

RAL 7035

MKM40-02-31

ЩЭ-3-1 36 УХЛ3

Корпус 1000×960×140, ниша 890×870×145

21,0

RAL 7035

MKM40-03-31

ЩЭ-4-1 36 УХЛ3

Корпус 1000×960×140, ниша 890×870×145

21,0

RAL 7035

MKM40-04-31

Дополнительные аксессуары

Кожух для навесного исполнения

1050×965×145

15,1

RAL 7035

MKM40-КN-01

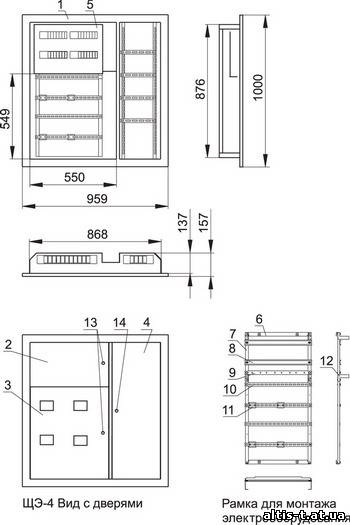

Габаритные размеры

ЩЭ

№ поз.

Наименование

1

Корпус щита

2

Дверь отсека распределения

3

Дверь отсека учета

4

Дверь низковольтного отсека

5

Оперативная панель

6

Планка горизонтальной рамки

7

Планка вертикальной рамки

8

DIN–рейка

9

Рейка под шины Nи PE

10

Планка монтажная

11

DIN–рейка под выключатель нагрузки

12

Кронштейн

13

Замок

14

Замок с другой секретностью

Кожух ЩЭ
