Производитель: ABB |
Реверсивные рубильники, трехполюсные, индикация I-O-II
В поставку входят клеммные зажимы, IP20 . Ручки управления и переходники заказываются отдельно.
|
Изображение |
Номинальный
ток/ Номинальная мощность |
Сечение мм2 |
Тип |
Масса, |
||
|
AC-21A... AC-22A I[A] |
AC-23A 400
В, |
400...415
В, |
||||
|
|
16 |
11 |
16/7,5 |
0,75 … 10 |
OT16E3C |
0.25 |
|
25 |
17 |
20/9 |
0,75 … 10 |
OT25E3C |
0.25 |
|
|
40 |
27 |
23/11 |
0,75 … 10 |
OT32E3C |
0.25 |
|
|
63 |
43 |
45/22 |
1,5 … 35 |
OT45E3C |
0.64 |
|
|
80 |
55 |
75/37 |
1,5 … 35 |
OT63E3C |
0.64 |
|
|
100 |
73 |
80/37 |
10 ... 70 |
OT100E3C |
0.90 |
|
|
125 |
86 |
90/45 |
10 ... 70 |
OT125E3C |
0.90 |
|
Реверсивные рубильники, четырехполюсные, индикация I-O-II
В поставку входят клеммные зажимы, IP20 . Ручки управления и переходники заказываются отдельно.
|
Номинальный ток/ Номинальная мощность |
Сечение |
Тип |
Масса, |
||
|
AC-21A...AC-22A |
AC-23A 400
В, |
400...415
В, |
|||
|
16 |
11 |
16/7,5 |
0,75 … 10 |
OT16E4C |
0.31 |
|
25 |
17 |
20/9 |
0,75 … 10 |
OT25E4C |
0.31 |
|
40 |
27 |
23/11 |
0,75 … 10 |
OT32E4C |
0.31 |
|
63 |
43 |
45/22 |
1,5 … 35 |
OT45E4C |
0.70 |
|
80 |
55 |
75/37 |
1,5 … 35 |
OT63E4C |
0.70 |
|
125 |
86 |
90/45 |
10 ... 70 |
OT125E4C |
1.18 |
Аксессуары
Дополнительные контакты
Прищелкиваются к выключателю, IP20, максимально по два блока на одну
сторону.
Пригодны для кабелей сечением максимум 2 х 2,5 мм2. Отключение с опережением
(Нормально открытый контакт).
|
Изображение |
Используется
|
Назначение |
Сторона |
Тип |
Масса, |
|
|
OT16...125E_C |
1НO |
Справа |
OA1G10 |
0.03 |
|
OT16...125E_C |
1НЗ |
Справа |
OA3G01 |
0.03 |
|
|
OT16...125E_C |
1НO |
Слева |
OA7G10 |
0.03 |
|
|
OT16...125E_C |
1НЗ |
Слева |
OA1G01 |
0.03 |
|
|
OT45...125E3C |
1НO+1НЗ |
Слева и Справа |
OA2G11 |
0.03 |
Четвертые полюса
Прищелкиваются к выключателю с левой или правой стороны, IP20.
|
Изображение |
Используется
|
Номинальный ток/до 415 В |
Тип |
Масса, |
|
|
AC-21A |
AC-23A, |
||||
|
|
OT16…32Е |
40 |
23 |
OTPS32EP |
0.03 |
|
OT45…63Е |
80 |
75 |
OTPS63EP |
0.06 |
|
|
OT100...125Е |
125 |
90 |
OTPS125EP |
0.14 |
|
Ручки управления
Ручки управления без переходников, IP20
Для этих ручек управления не требуются переходники, ручки устанавливаются
непосредственно на лицевой панели рубильника.
|
Изображение |
Используется
|
Цвет |
Без
устан. |
Замок
уст-ся |
Тип |
Масса, |
|
|
OT16…63Е_С |
черный |
x |
- |
OHB2/1 |
0.01 |
|
OT16…63Е_С |
красный |
x |
- |
OHR2/1 |
0.01 |
|
|
OT16...63Е_С |
черный |
x |
- |
OHB3/1 |
0.01 |
|
|
OT16...63Е_С |
красный |
x |
- |
OHR3/1 |
0.01 |
|
|
OT100...125Е_С |
черный |
x |
- |
OHB9/1 |
0.01 |
|
|
OT100...125Е_С |
красный |
x |
- |
OHR9/1 |
0.01 |
|
|
OT100...125Е_С |
черный |
- |
x |
OHB11/1 |
0.02 |
|
|
OT16…63Е_С |
черный |
- |
x |
OHB12/1 |
0.01 |
|
|
OT16…63Е_С |
красный |
- |
x |
OHR12/1 |
0.01 |
Ручки управления для установки на дверь
Ручки управления селекторного типа
Ручки управления селекторного типа, черные IP65 модель, индикация I-O-II.
Максимальное число устанавливаемых замков - три с диаметром ушка 5...8 мм (два
нижних отверстия) и 5...6,3 мм (верхнее отверстие). Блокировка дверцы в позиции
I и II, при подвешивании замков в позиции O.
|
Изображение |
Используется
|
Цвет |
Тип |
Масса, |
|
|
OT16…125Е_С |
черный |
OHB2AJE011 |
0.07 |
|
OT16…125Е_С |
красно-желтый |
OHY2AJE011 |
0.07 |
Переходники для ручек управления селекторного типа
|
Изображение |
Используется
|
Длина |
Диаметр |
Тип |
Масса, |
|
|
OT16…125Е_С |
85 |
5 |
OXS5x85 |
0.03 |
|
OT16…125Е_С |
105 |
5 |
OXS5x105 |
0.03 |
|
|
OT16…125Е_С |
120 |
5 |
OXS5x120 |
0.04 |
|
|
OT16…125Е_С |
130 |
5 |
OXS5x130 |
0.04 |
Ручки управления пистолетного типа, IP 65
Ручки блокируются в I и II положениях. Индикация I-0-II.
|
Изображение |
Используется
|
Цвет |
Тип |
Масса, |
|
|
OT16...125Е_С |
черный |
OHB45J5E311 |
0.1 |
|
OT16...125Е_С |
красно-желтый |
OHY45J5E311 |
0.1 |
Переходники для ручек управления селекторного типа
|
Изображение |
Используется
|
Длина |
Диаметр |
Тип |
Масса, |
|
|
OT16…125Е_С |
150 |
5 |
OXP5x150 |
0.05 |
|
OT16…125Е_С |
170 |
5 |
OXP5x170 |
0.05 |
|
|
OT16…125Е_С |
265 |
5 |
OXP5x265 |
0.08 |
|
|
OT16…125Е_С |
400 |
5 |
OXP5x400 |
0.12 |
Клеммные крышки
Крышки прищелкиваются к выключателям , IP20, трехполюсный реверсивный рубильник можно полностью закрыть четырьмя крышками.
|
Изображение |
Используется с… |
Тип |
Масса, кг |
|
|
Для трехполюсных рубильников |
||
|
OT16…32Е_С |
OTS32T3 |
0.01 |
|
|
OT45…63Е_С |
OTS63T3 |
0.01 |
|
|
OT100...125Е_С |
OTS125T3 |
0.01 |
|
|
Для четвертого полюса |
|||
|
OTPS32EP |
OTS32T1 |
0.01 |
|
|
OTPS63EP |
OTS63T1 |
0.01 |
|
|
OTPS125EP |
OTS125T1 |
0.01 |
|
Кабельные зажимы
Кабельные зажимы для алюминиевых/медных кабелей. В комплект входят три зажима.
|
Изображение |
Используется
|
Описание |
Тип |
Масса, |
|
|
OT125Е_С |
2xAl/Cu 6…50 |
OZXT3 |
0.21 |
Технические характеристики

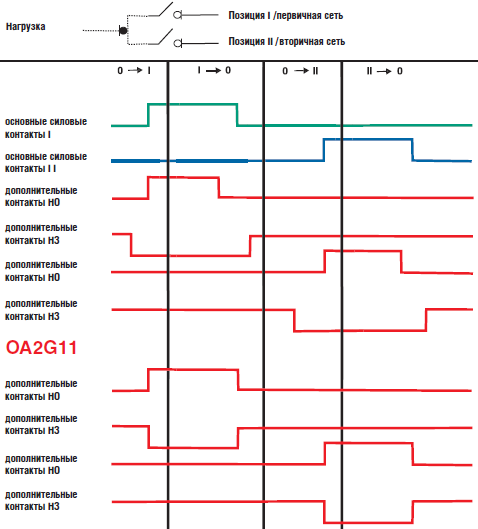

Диаграмма работы контактов
Габаритные размеры
OT16...32Е
OT45...63Е
OT100..125Е
